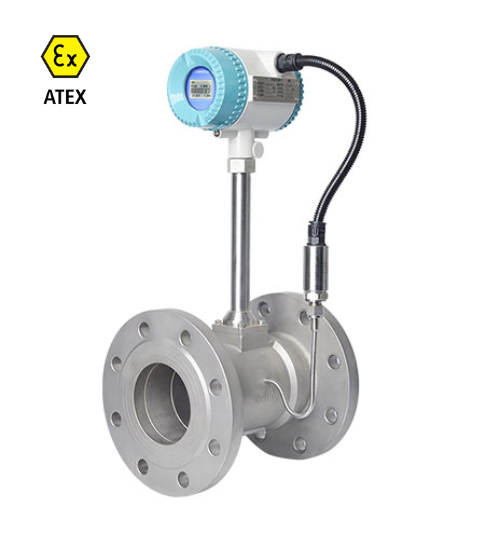

Vortex Flow Meter เป็นอุปกรณ์วัดอัตราการไหลของของเหลว, ก๊าซ หรือไอน้ำในระบบท่อ โดยใช้หลักการ Vortex Shedding ซึ่งเป็นปรากฏการณ์ที่เกิดขึ้นเมื่อลำของไหลไหลผ่านสิ่งกีดขวางและสร้างกระแสน้ำวน (Vortex) ที่มีความถี่สัมพันธ์กับอัตราการไหล มีความแม่นยำสูง ทนทาน และสามารถใช้กับของเหลว, ก๊าซ และไอน้ำได้หลากหลาย เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความเสถียรและการวัดที่แม่นยำ
หลักการทำงานของ Vortex Flow Meter
-
สิ่งกีดขวาง (Bluff Body)
- ในตัวเครื่องจะมีสิ่งกีดขวางรูปทรงเฉพาะที่อยู่กลางท่อ (เรียกว่า "Bluff Body") ทำหน้าที่กระจายของไหล
-
การสร้างกระแสน้ำวน (Vortex Shedding Effect)
- เมื่อลำของไหลเคลื่อนที่ผ่านสิ่งกีดขวาง จะเกิดกระแสน้ำวนด้านหลังสิ่งกีดขวางเป็นจังหวะสลับซ้ายขวา
- ความถี่ของกระแสน้ำวนเหล่านี้เป็นสัดส่วนโดยตรงกับอัตราการไหล
-
เซ็นเซอร์ตรวจจับ (Sensor & Transmitter)
- ตัวเซ็นเซอร์ตรวจจับการเปลี่ยนแปลงความดันหรือความเร็วของของไหลที่เกิดจากกระแสน้ำวน
- Transmitter จะแปลงสัญญาณเป็นสัญญาณไฟฟ้า (เช่น 4-20 mA หรือ Pulse Output) และส่งไปยังระบบควบคุม
คุณสมบัติของ Vortex Flow Meter Transmitter
✅ ความแม่นยำสูง – มีความแม่นยำปานกลางถึงสูง (±0.5% ถึง ±1%)
✅ ไม่มีชิ้นส่วนที่เคลื่อนที่ – ลดการสึกหรอและยืดอายุการใช้งาน
✅ สามารถวัดของเหลว, ก๊าซ และไอน้ำ
✅ สามารถทำงานที่อุณหภูมิและความดันสูง
✅ รองรับสัญญาณเอาต์พุตที่หลากหลาย – เช่น Pulse, 4-20 mA, HART, Modbus , RS485
